USCG Approved IMO MEPC.279 ((70) Стандартная система очистки морской балластной воды BWTS 500m3/h
-
StandardIMO MEPC.279(70)
-
Capacity100-3200m3/h
-
Core ComponentsUV Reactor, Filter, Sensors, Sampling devices
-
Treatment TypeFiltration + UV
-
Working Temp.0-55 Degree
-
Disinfection TypeUV
-
TypeExplosion Proof
-
Place of OriginChina
-
Фирменное наименованиеGH
-
СертификацияCCS, BV, ABS, RMRS, USCG, DNV-GL
-
Model Number500m3/h Ballast Water Treatment System
-
Minimum Order Quantity1 Set
-
ЦенаNegotiable
-
Packaging DetailsPlywood Box
-
Delivery Time15-60 Days
-
Payment TermsL/C, T/T
-
Supply Ability60 Sets Per Month
USCG Approved IMO MEPC.279 ((70) Стандартная система очистки морской балластной воды BWTS 500m3/h
Введение продукта
Система очистки воды от балластного газа на 500 м3/ч BWTS использует передовой полностью автоматический фильтр обратного отмывания.с высокоэффективной технологией УФ-излучения среднего давления для онлайн-очистки балластной воды судов. LS BWMS была утверждена в соответствии с MEPC.300(72), также известным как новый G8 и BWMS Code, Китайским классификационным обществом (CCS) и полностью отвечает стандарту выбросов D-2.
Система очистки морской балластной воды 2500 м3/ч BWTS предлагает простую эксплуатацию и простое обслуживание, двунаправленное (локальное и удаленное) автоматическое управление, дружелюбный интерфейс и легкую манипуляцию.Система имеет модульную конструкцию с мощностью от 150 до 3000 м3/ч., обеспечивая гибкую и простую установку на малотоннажных судах, в то время как несколько единиц сборки установки на крупнотоннажных судах.Система также подходит для старых судов с узким пространством.
Метод фильтрации плюс ультрафиолетовое излучение не приводит к дополнительному загрязнению без добавления или резервирования химических веществ.Вся система полностью закрыта в работе, поэтому не создает опасности радиации или шума для экипажа..
Система управления может быть реализована через дополнительный пульт дистанционного управления для местного и удаленного двустороннего управления..Рабочие данные системы могут храниться и записываться для отражения работы оборудования во время плавания судна,и может предоставить записи о работе в соответствии с требованиями инспекционного отдела, с долгосрочной прослеживаемостью.
Рабочий принцип
Система включает фильтр, УФ-реактор, блок управления, шкаф питания и электрические клапаны, оборудование для мониторинга, устройство для отбора проб и трубопровод.Общие режимы работы включают балластирование и дебалластирование, а также удаление балласта и аварийный байпас.
Технические Спецификация
| Модель | LS500 |
| Пропускная способность (м3/h): | 500 |
| Фильтр × Qty: | LSF-500 ×1 |
| Ультрафиолетовый реактор × Qty: | LSV-500 × 1 |
| Управляющая единица × Qty: | LSC-1L × 1 |
| Дистанционное управление × Qty: | LSC-2R × 1 |
| Мощность × Qty: | LSP-1 × 1 |
| Номинальная мощность (кВт): | 57.5 |
| Маркировка "Ex-proof" | Ex d e ib px IIC T4 Гб |
Сила Потребление
|
Компонент |
Потребление энергии (кВт) | |
|
Постоянные нагрузки |
Периодические нагрузки |
|
| Местное cКонтрольная установка | 1.0 | 0.5 |
| Удалённое управление Управляющий блок | 0.5 | 0.5 |
| Сила шкаф | 48 | / |
| Насос обратного оттока | / | 7.5 |
| Субтомный | 49 | 8.5 |
| Всего | 57.5 | |
РаботаУсловия
| Положение | Условия работы | |
|
Условия труда |
Влажность |
0,95% (Оборудование в машинном отделении) |
| Температура окружающей среды | 0°55 °C | |
| Температура морской воды | 0°35 °C | |
|
Наклон и колебание |
Статика | ≤22,5° Все направления ≤22,5° |
| Динамическая | ≤22,5° Все направления ≤22,5° | |
|
Электромагнитные Совместимость |
Плавающее напряжение | ± 10% |
|
Мгновенное плавающее напряжение |
± 20% | |
| Частота плавающей | ± 5% | |
|
Мгновенная частота плавания |
± 10% (Восстановление через 3 секунды) |
|
|
Силовое питание |
380 ((440) В, 50 ((60) Гц, 3Φ | |
|
Свежая вода |
Около 2,5 м3/ время |
Для замены морской воды при хранении системы. |
|
Сжатый воздух |
4-8bar Чисто и сухо |
Для системы под давлением Ex-proof |
|
Трубопровод |
Судостроительные стандарты являются обязательными в отношении соответствующих труб, средств отбора проб и труб, используемых для тушения пожаров, и должны быть простыми для очистки, проверки, обслуживания и эксплуатации.Проводка пресной воды не должна смешиваться с морской водой, а проектное давление трубопровода не должно превышать 10,0 МПа. |
|
|
Электрические |
Кабель, подключенный к системе, должен быть одобренным морским кабелем. |
|

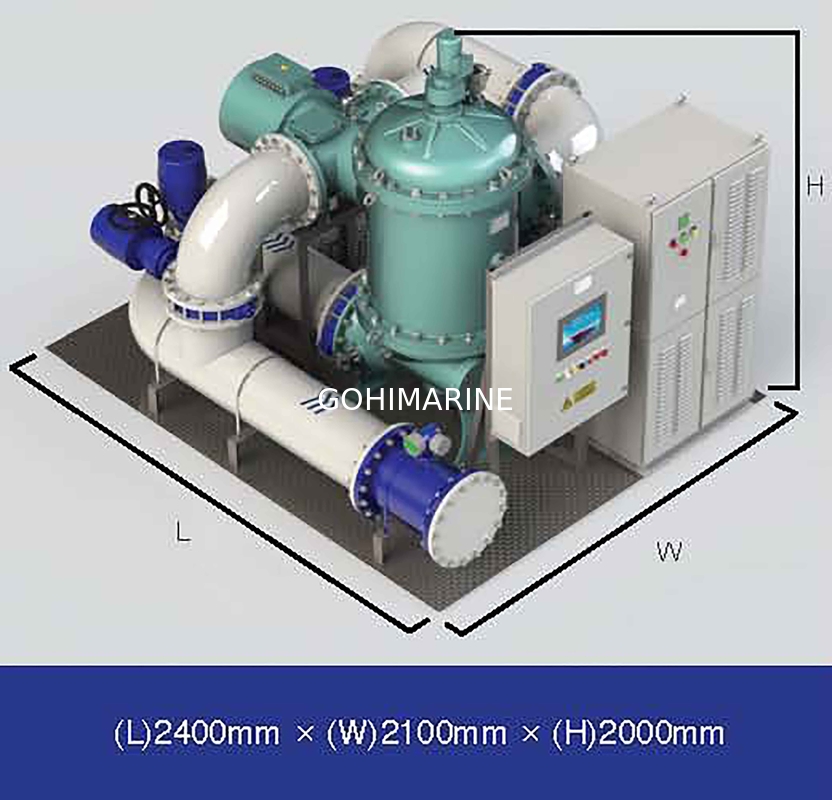

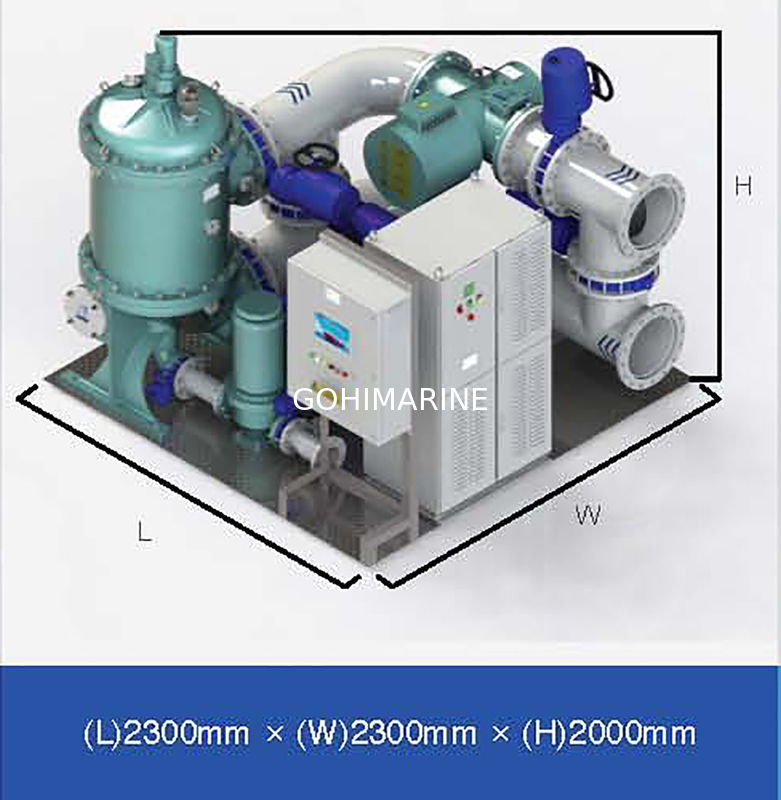

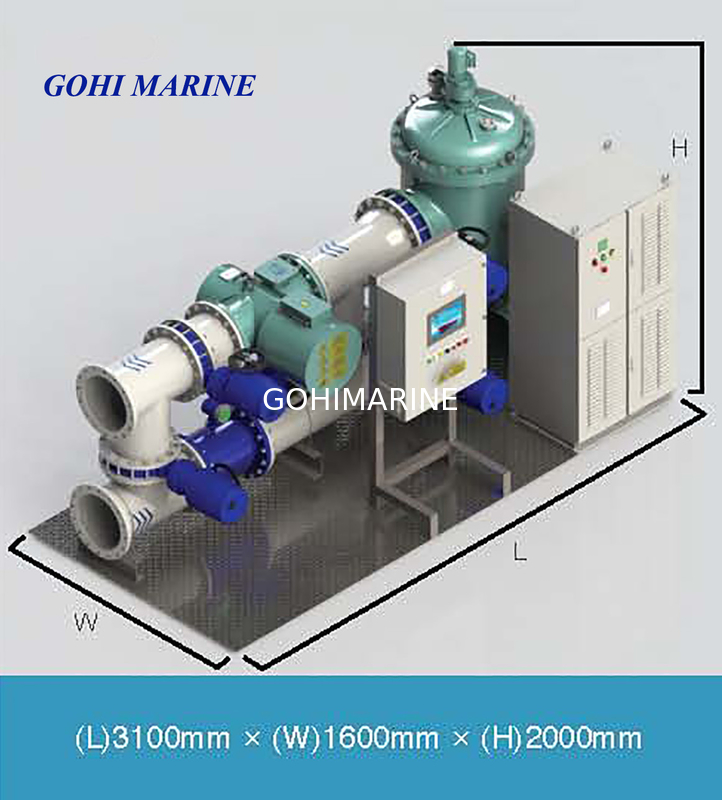

Список основных моделей
| Модель | Номинальная пропускная способность (м3/ч) | Диапазон пропускной способности (м3/ч) | Мощность (кВт) | Масса (тонны) | Длина (мм) | Ширина (мм) | Высота (мм) |
| BWS-150 | 150 | 50-150 | 22 | 1.5 | 2600 | 1000 | 1700 |
| BWS-250 | 250 | 150-250 | 26 | 2.2 | 2400 | 2100 | 1800 |
| BWS-350 | 350 | 250-350 | 35 | 2.3 | 2400 | 2100 | 1900 |
| BWS-500 | 500 | 350 - 500 | 50 | 2.4 | 2400 | 2100 | 2000 |
| BWS-850 | 850 | 500-850 | 74 | 3.0 | 3100 | 2400 | 2300 |
| BWS-1150 | 1150 | 850 - 1150 | 98 | 3.3 | 3500 | 2500 | 2300 |
| BWS-1500 | 1500 | 1150-1500 гг. | 123 | 4.1 | 4500 | 3000 | 2400 |
| BWS-1700 | 1700 | 1500-1700 | 146 | 5.9 | 5000 | 3100 | 2300 |
| BWS-2300 | 2300 | 1700 - 2300 | 194 | 6.5 | 5500 | 3800 | 2300 |
| BWS-3000 | 3000 | 2300-3000 | 243 | 8.2 | 6500 | 4500 | 2400 |
Автоматический фильтр обратного оттока, как первый этап системы, специально разработан для фильтрации балластной воды.имеющий элементы тонкой сетки, предназначенные для удаления микроба и осадков размером более 50 мкм.
Фильтр использует современную концепцию автоматического отмывания, чтобы эффективно выполнять фильтрацию и очистку экрана одновременно.обратный отток начинается автоматически на основе дифференциального давления, пока фильтрация продолжается, без необходимости выполнения других ручных операций на месте.
Фильтр функционирует только в процессе балластирования, в то время как он обходит процесс дебалластирования и процесс обхода.
